深圳中金大厦

最大直径高钒密封索

在单层曲面索网玻璃幕墙的应用

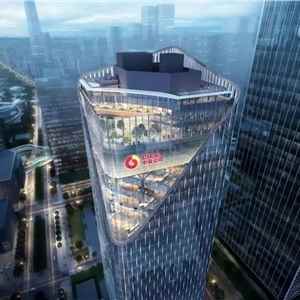

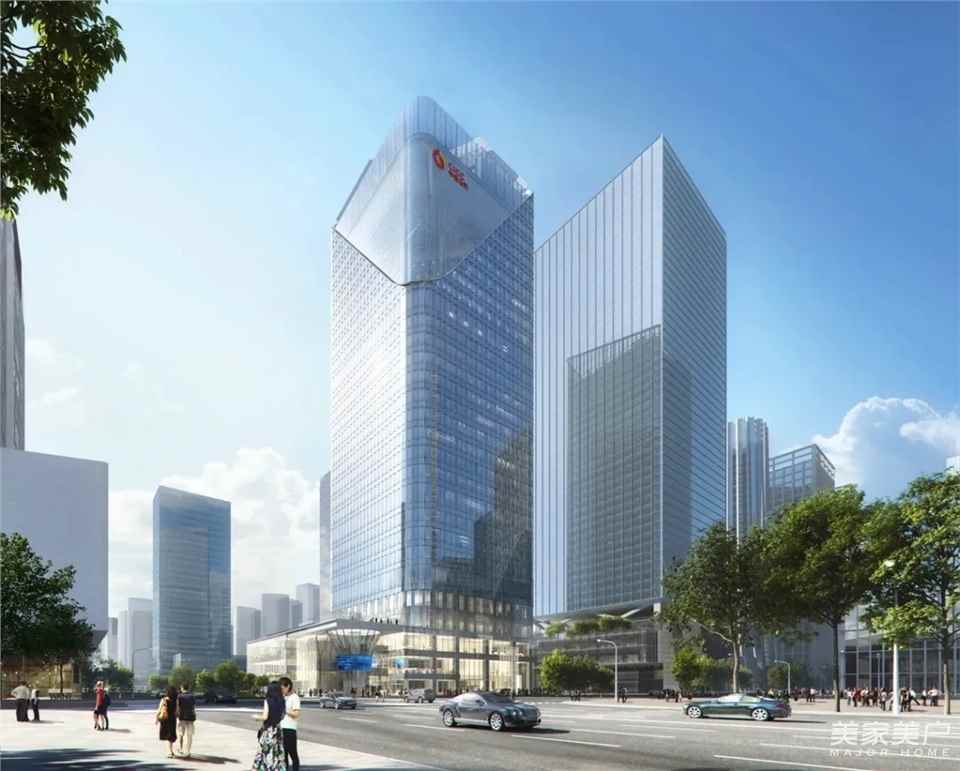

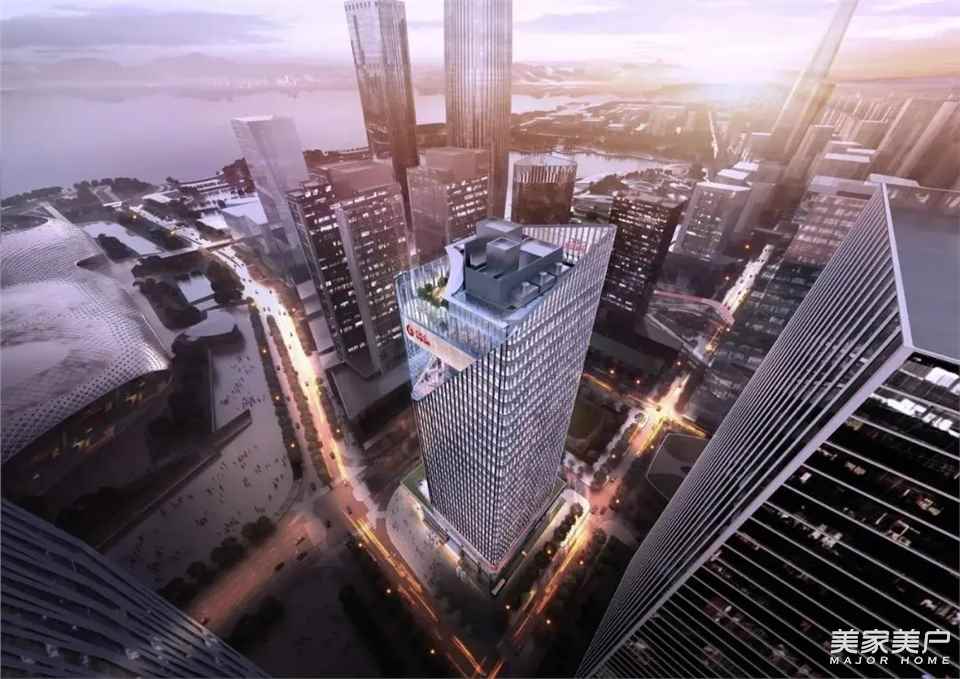

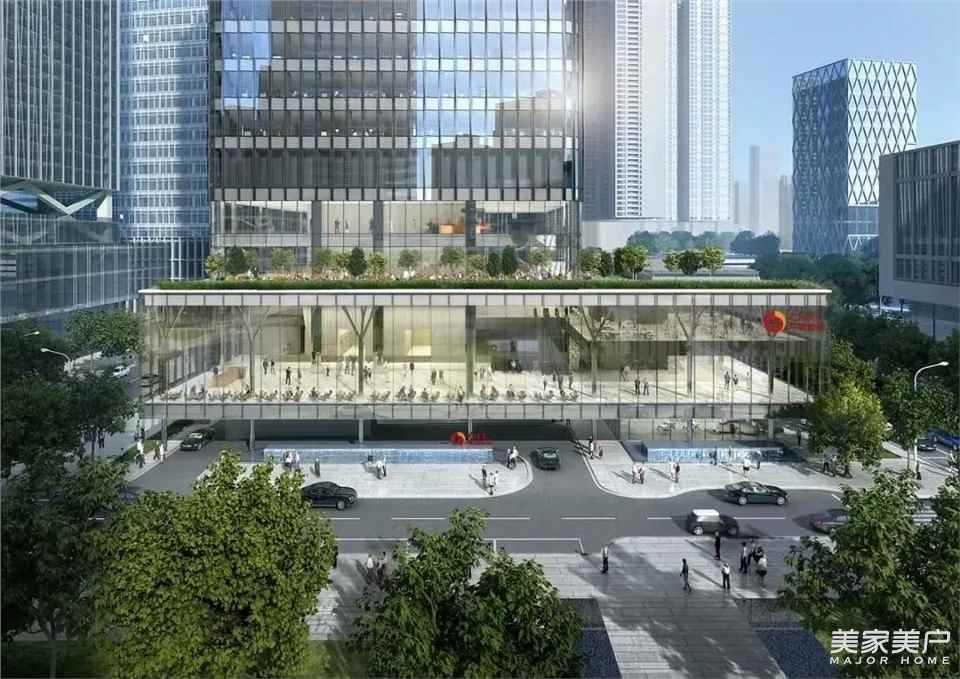

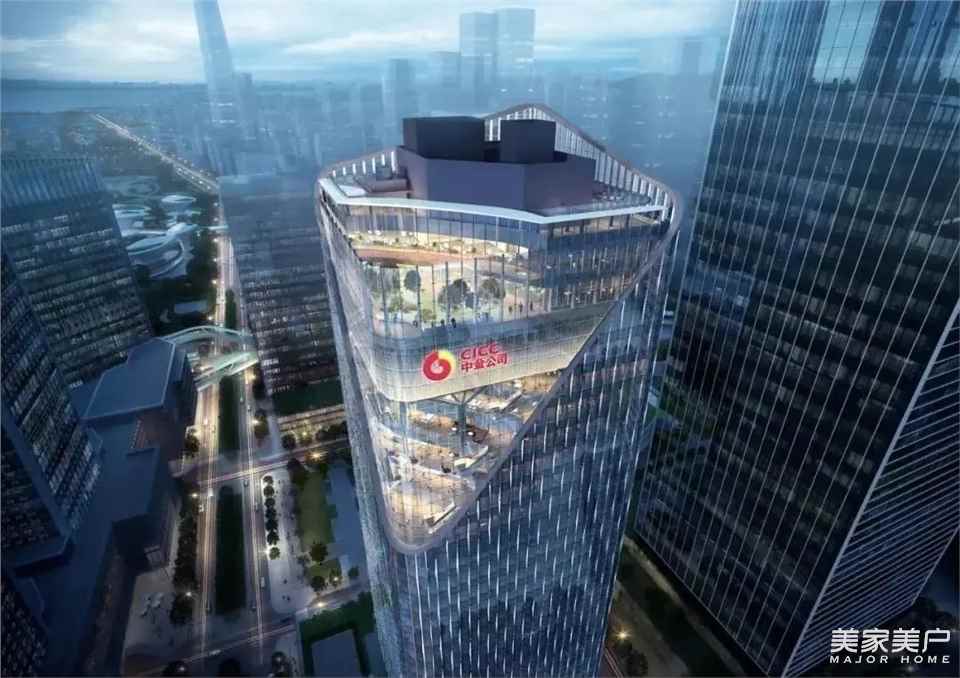

中金大厦项目位于深圳市南山区，由中国中金财富证券有限公司投资，华润（深圳）有限公司代建。项目用地面积约4336平方米，总建筑面积约7.83万平方米，地上30层、地下5层，主楼建筑高144米。作为全球化企业的总部办公大楼，设计师将“大树”的设计理念体现在建筑的各个部位，以独特的建筑造型，展示着向阳而生的美好姿态。

坚朗不锈钢拉索，高钒密封索、夹具、拉杆、支撑杆、门夹、钢板件等产品被应用到该项目中。

坚朗五金
中金大厦幕墙系统

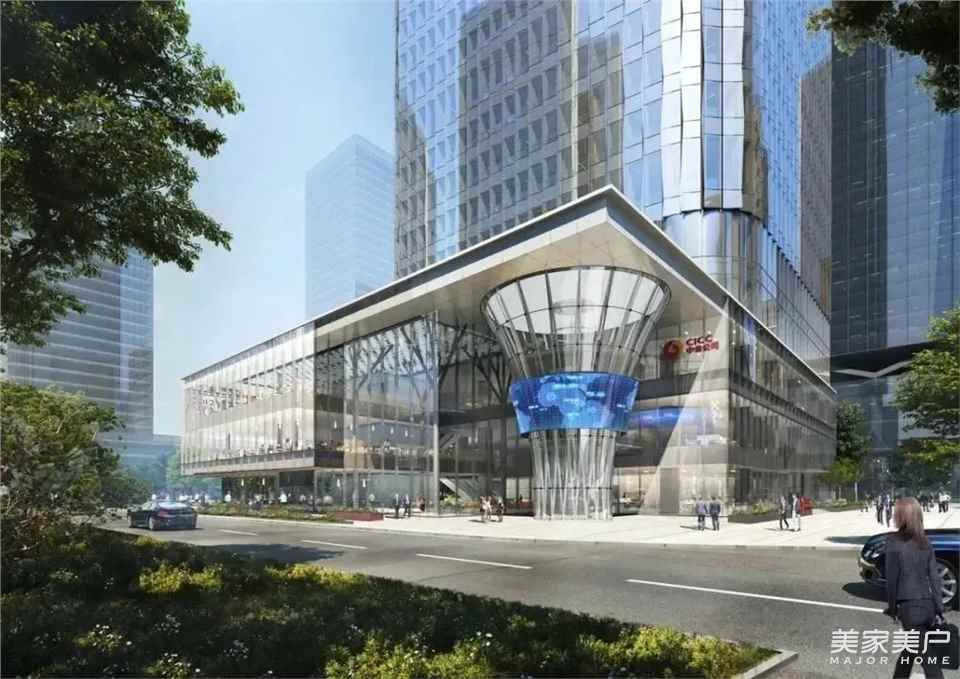

中金大厦幕墙面积约3.25万平方米，主要由标准层单元式幕墙、塔楼东北侧拉索幕墙、塔楼四五层半隐框幕墙、裙楼玻璃肋幕墙、裙楼采光顶、主入口媒体树曲面玻璃幕墙等幕墙体系、玻璃百叶组成。

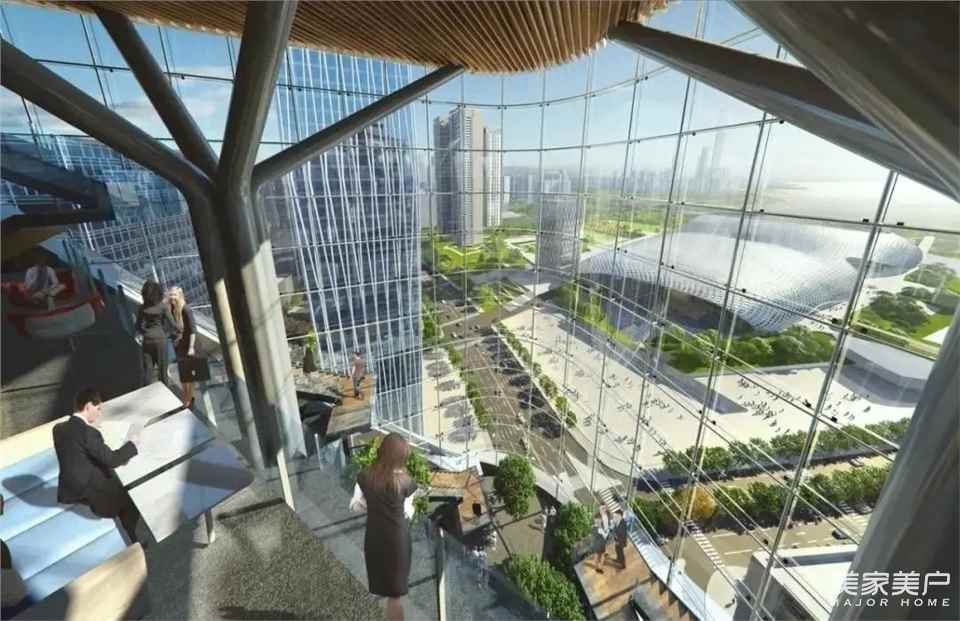

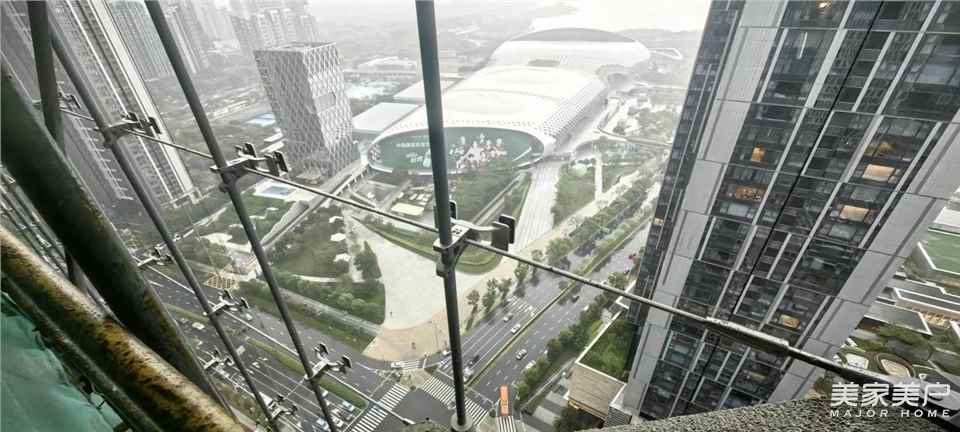

其中塔楼索网幕墙位于建筑塔楼东北角21F~29F，建筑标高99m~135m处，采用单层索网结构作为幕墙的支承体系来实现建筑立面转角造型，形成了一种特殊的 “微曲面单层索网”，突破了传统索结构玻璃幕墙立面转角处采用刚性结构体系的设计，这是本项目的重难点和最大亮点。

· 国内幕墙首次使用Φ100密封索

中金大厦高144米，索网幕墙更是在100米以上高度，共使用了五种不同直径的密封索，其中最大的为Φ100，是国内幕墙中使用的最大直径密封索。在中金大厦幕墙设计及建设期间，坚朗深度参与其中。客户初期更倾向于采用进口密封索，在客户感受到了坚朗的技术服务优势及我司向客户提供了各项报告证明了我司密封索性能不低于进口产品后，客户最终同意使用坚朗密封索替代进口密封索，避免国外厂家配合意愿低、技术服务售后无保障、项目工期紧、进口产品供货周期长等多重不可控因素。

· 特殊功能非标夹具

中金大厦的索网为双曲型，横竖索相互正交，在圆弧位置曲率相反，两组索在交点处连接形成浅矢高马鞍形的空间结构，对夹具的安装及功能需求更为严格，同时由于主承重索最大直径为Φ100的密封索，夹具装配后想要调整安装位置极为复杂，且立面成曲面，玻璃呈现不同角度，夹具种类较多，造价高。

我司技术团队通过对客户需求进行分析，设计出满足项目所需强度，且具备多维调节功能的非标夹具。夹具采用CD3MN双相不锈钢制造，所有螺栓组件均为10.9级高强螺栓，同时进行抗滑移试验，保证夹具可满足项目受力需求。索夹、连接件、夹具连接处设置为齿牙连接，使夹具可满足水平和竖向调节功能，调节安装更为方便。夹具设计弧形受压垫片，可嵌入玻璃面板缺口处，起到承托玻璃自重和限制水平位移的作用，同时设置球铰垫片，可适应曲面索网玻璃安装时的角度变化。夹具设计为多段式连接，最大程度保证配件的一致性，降低项目造价。

作为全球化企业的总部办公大楼，中金大厦就像一颗大树，屹立在城市森林中，坚强、稳健、充满生命力，助力后海形成丰富的城市环境的同时，展示作为全球一流金融企业的信赖感和成长力。

唯有专业才能创造独特价值，投机没有未来。在中金大厦项目配合中，坚朗充分展示出了产品与技术的集成优势，也充分展示了我司在复杂项目中的专业能力与团队协作精神。未来，我们将继续秉持稳健、务实、高效的坚朗作风，为更多城市建设项目贡献力量。

坚朗密封索更多工程案例

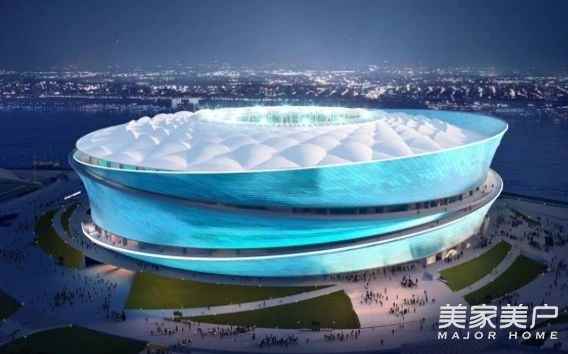

大连梭鱼湾足球场

三亚市体育中心

顺德德胜体育中心

清远市奥体中心

泰山文旅健身中心

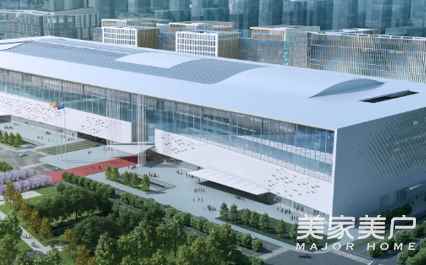

国家会议中心
